旋振篩

發布日期：2020-03-27　瀏覽次數：1051

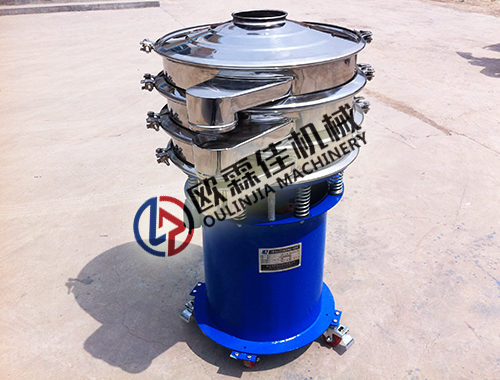

旋振篩是歐霖佳機械主營產品之一，是一種高精度篩分機，總的功能是把干物料分離成不同的粒徑組或從液體中分離出固體。被篩選物料由篩分機上方進料口落入篩面，物料在離心電機產生的三次元振動下在篩面進行螺旋擴散運動，粒徑較小物料透過篩孔自由落下，每種規格的物料均由可360度任意旋轉排料口自動排出完成篩分工作（圖片中排料口重疊是為運輸方便，實際使用中每一排料口均可360任意旋轉）。

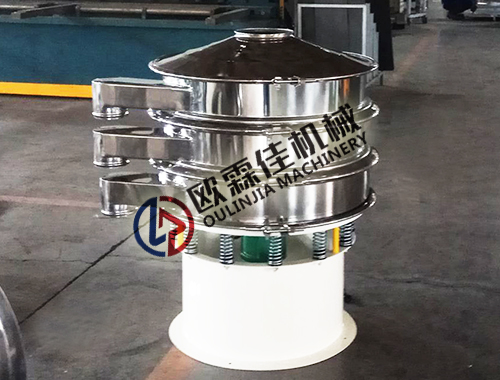

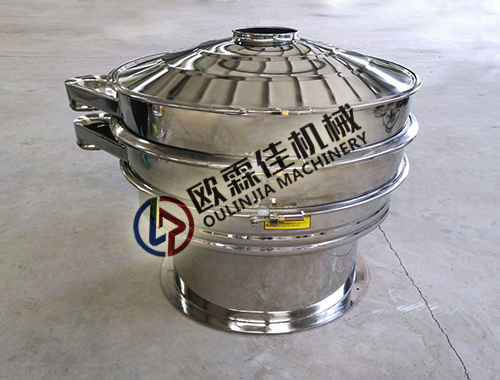

旋振篩

旋振篩具有噪音低、密封性好、效率高、能耗低、操作簡單等特點，設備操作人員可以設定物料穿過篩網的速度和網上運行軌跡，為需要篩分的產品提供較大的處理能力和篩分效率；無論是濕物料或是干物料、重質或輕質、粗?；蚣?xì)粒，均可使用旋振篩進行有效的篩選、除雜、過濾工作。

旋振篩能把各類漿液中的非溶性固體物質迅速排出，并連續排渣；單臺旋振篩過濾量高達100立方。

分級就是把顆粒、粉末分成大小不同的粒子段；單臺旋振篩可配置1-5層篩網能連續分選出2-6個粒級并控制較窄的力度范圍。

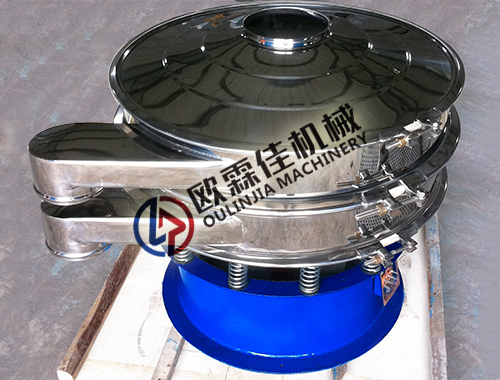

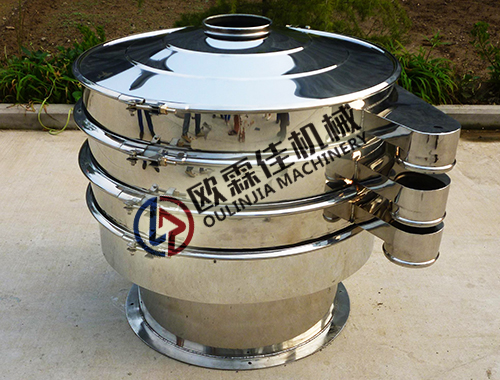

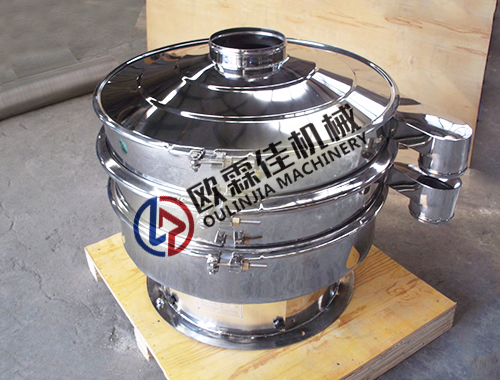

不銹鋼旋振篩

工作原理

旋振篩由直立式振動電機作激振源，電機上、下兩端各安裝有偏心塊，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動由振動體傳遞給篩面，篩面上的物料運行軌跡呈螺旋式由內向外擴散，故又稱作三次元旋振篩。

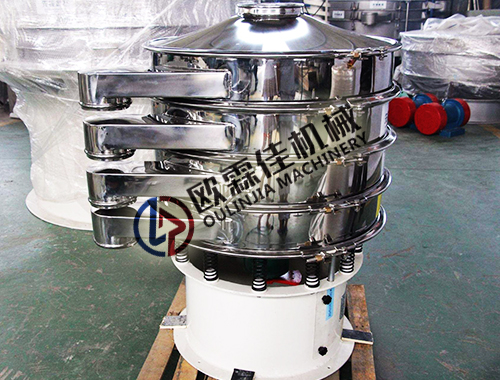

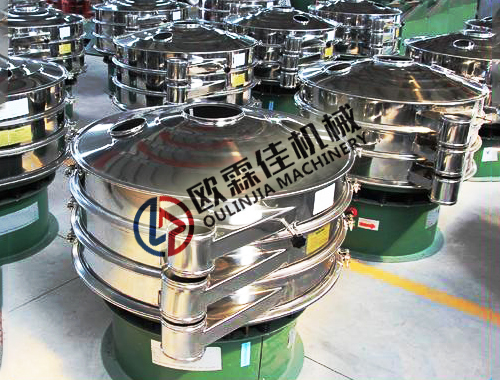

旋振篩

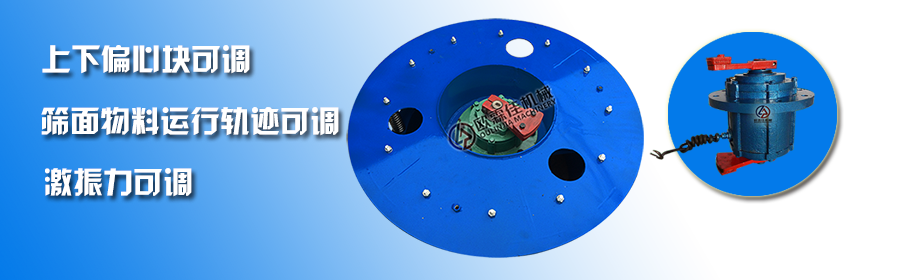

旋振篩振動電機上部偏心塊產生水平振幅，下部偏心塊產生垂直振幅，通過增加或減少上下偏心塊的重量，可以調節旋振篩的水平或垂直振動幅度，以適合不同比重物料的篩選工作。

調節振動電機上、下兩端偏心塊的相位角，可以改變物料在篩面上的運動軌跡。

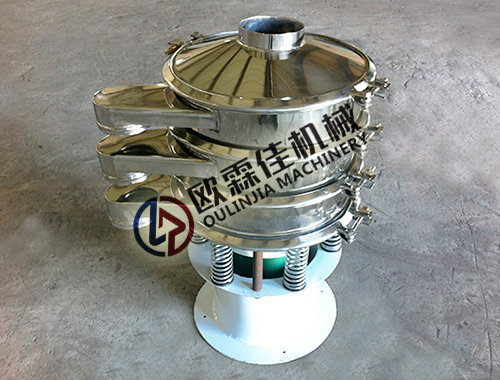

旋振篩篩分

工作模擬與行業應用

旋振篩篩分模擬

行業應用

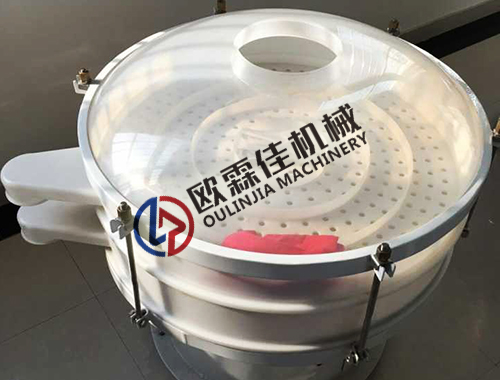

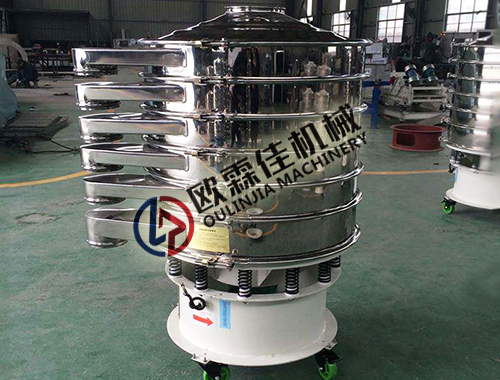

歐霖佳機械生產的旋振篩已廣泛應用于各行各業，為適用更多行業，我公司另可定做各種特殊型號的旋振篩，如加高型、防爆型、移動型、塑料型、強制篩分型、除塵型等特殊型號。

閘門式旋振篩可保證所篩分的物料在篩機內的停留時間，達到精度要求時開啟閘門排出篩上物料，用以保證篩分精度及處理量。

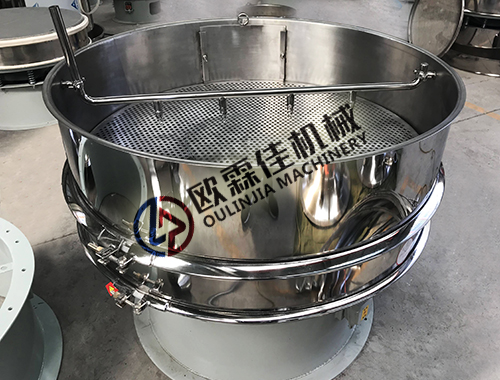

加緣式旋振篩是針對大投料量、防止物料飛濺、易于觀察篩網的機型，特別適用于陶瓷泥漿、顏料等漿液的過濾。

食品：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁、面粉、調味品、糊精、飲料、酵母粉等；

醫藥：中西藥粉、中西藥液、工業藥品、醫藥中間體、纖維素等；

新能源：電池材料等；

化工：樹脂、涂料、化妝品、油漆、硅膠、聚乙烯粉、洗衣粉等；

金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂、碳化硅、石榴石等；

陶瓷：泥漿、釉料、陶瓷原料等。

標準結構與型號

旋振篩結構圖

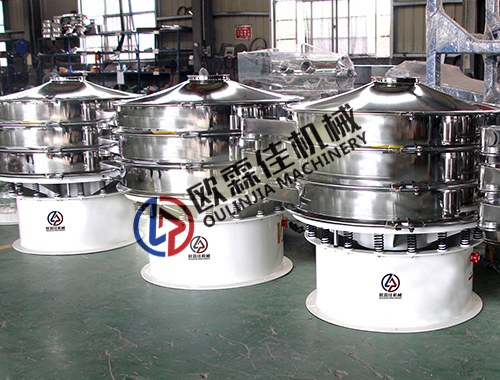

1層式旋振篩安裝1個目數的篩網（例80目），有兩個排料口（上排料口排粗料，下排料口排細料），依次2層安裝2個目數的篩網（例80目、100目）三個排料口，上圖為3層旋振篩，可同時篩分出四種大小不同規格的物料。

旋振篩型號以標準直徑與幾層網架命名。

旋振篩型號
